Lab 7 · 布局

使用 d3.margin convention 让坐标轴有足够空间：

const margin = { top: 20, right: 30, bottom: 40, left: 50 };
const width  = 800 - margin.left - margin.right;
const height = 400 - margin.top  - margin.bottom;

const svg = d3.select('#chart')
  .append('svg').attr('width', 800).attr('height', 400);

const g = svg.append('g')
  .attr('transform', `translate(${margin.left},${margin.top})`);

g.append('g').attr('class', 'x-axis')...
g.append('g').attr('class', 'y-axis')...

注意：坐标轴的 transform 放在 g 内部，而非外部。

多图表布局的本质，是将认知科学原则转化为空间结构。以下是从理论到实践的系统方法：

一、Gestalt 视觉感知原则

① Proximity  邻近性 → 相关图表紧密相邻
② Similarity 相似性 → 统一颜色/形状编码同类数据
③ Continuity 连续性 → 对齐引导 F/Z 浏览路径
④ Closure    闭合性 → 边框/容器明确图表边界
⑤ Symmetry   对称性 → 对称布局增强稳定感
⑥ Common Fate 共向性 → 联动高亮方向保持一致

二、CRAP 设计原则

C — Contrast ：KPI 大字号+主色，次要灰色小字
R — Repetition：比例尺/坐标轴样式全图统一
A — Alignment：子图表左/上边缘对齐，网格线横平竖直
P — Proximity：相关图表紧邻，留白定义元素关系

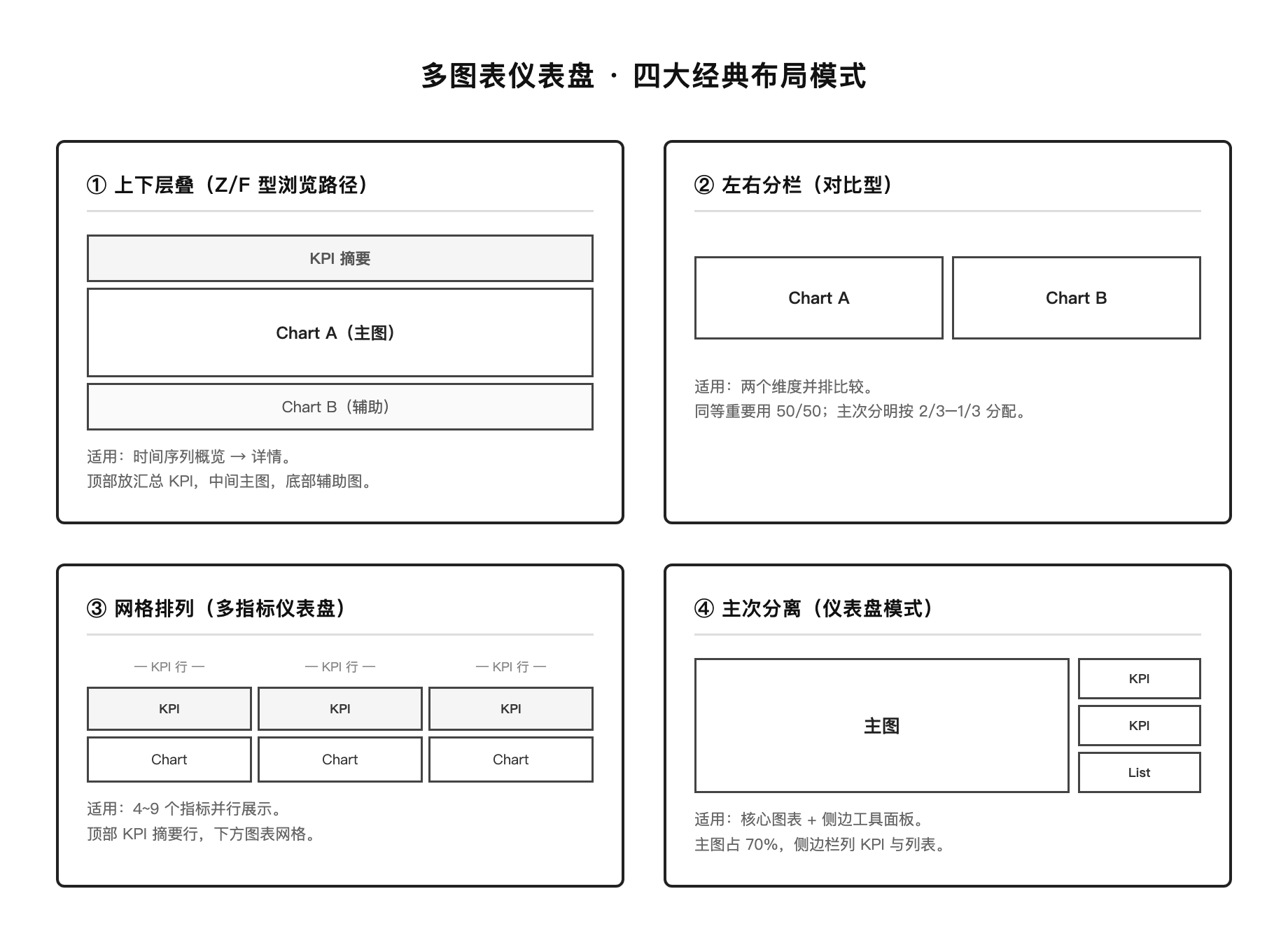

三、经典布局模式

行业实践中沉淀出四种主流多图表空间结构，可根据数据关联强弱与重要性层级选择：

① 上下层叠：KPI 摘要 → 主图 → 辅助图，适合时间序列概览→详情。
② 左右分栏：50/50 或 2/3–1/3，适合两维度对比。
③ 网格排列：2×3 或 3×3，顶部 KPI 行 + 图表网格，适合多指标并行。
④ 主次分离：主图 70% + 侧边 KPI/列表 30%，适合仪表盘模式。

四、12 列网格系统（行业标准）

现代 Web 仪表盘普遍采用 12 列响应式网格，任意列数可自由组合：

/* CSS Grid 实现 12 列布局 */
.dashboard {
  display: grid;
  grid-template-columns: repeat(12, 1fr);
  gap: 1rem;
  padding: 1rem;
}

/* 常见列数组合：*/
.chart-full   { grid-column: span 12; }  /* 全宽 */
.chart-half   { grid-column: span 6;  }  /* 1/2 */
.chart-third  { grid-column: span 4;  }  /* 1/3 */
.chart-2thirds{ grid-column: span 8;  }  /* 2/3 */
.chart-quarter{ grid-column: span 3;  }  /* 1/4 */
.chart-3quarters{ grid-column: span 9; } /* 3/4 */

组合原则：同行列宽之和 = 12。例如三个不同宽度的图表：span 5 + span 4 + span 3 = 12。

五、认知负荷管理

□ 每屏不超过 5~7 个独立图表（Miller 法则）
□ 分块策略：核心图(50%) → 辅助图(2~3个) → KPI/Sparkline
□ 优先标红异常值，而非堆砌正常数据
□ 相关图表间加箭头/连线，示意数据联动

多图表联动的核心是「单一数据源，多个可视化视图」：

// 全局状态
const state = {
  filterCategory: null,
  filterYear: null
};

function getFilteredData() {
  return rawData.filter(d =>
    (!state.filterCategory || d.category === state.filterCategory)
    && (!state.filterYear     || d.year === state.filterYear)
  );
}

function updateAll() {
  const filtered = getFilteredData();
  renderMap(filtered);
  renderLine(getTimeSeries(filtered));
  renderPie(getCategoryCounts(filtered));
}

// 联动：点击饼图 → 更新地图
pieG.selectAll('path').on('click', (event, d) => {
  state.filterCategory = d.data.name;
  updateAll();
});
